品牌：闽嘉阀门	型号：手动氧气不锈钢三通球阀	材质：碳钢
连接形式：法兰	结构形式：浮动球球阀	公称通径：100mm
适用介质：水	压力环境：高压	工作温度：高温
标准：国标	流动方向：双向	驱动方式：手动
零部件及配件：配件	用途：截止	作用对象：电站
3C阀门类别：工业	规格：100

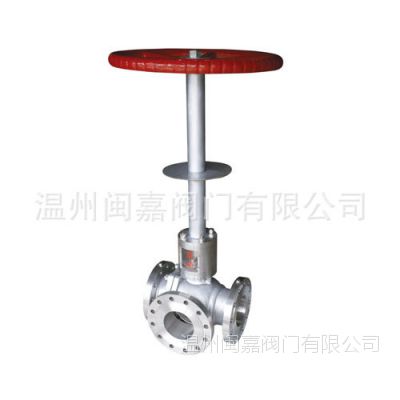

手动氧气不锈钢三通球阀

发表时间：2014-06-08 18:22:03 点击次数：
3

产品名称：手动氧气不锈钢三通球阀

产品特点：氧气阀作为冶金工业中输送氧气管路上的启闭装置，较其它通用阀门相比有许多特别严格的要求。因为氧气属易燃易爆危险品，所以必需防泄漏，防静电，防火花，以避免发生事故。在结构上，设计为：阀瓣启闭时阀杆只升降而不转动，有效地降低了密封副磨损、填料磨损和上密封磨损；侧法兰上装有接地螺钉，避免产生静电火花；阀杆外露部分用有机玻璃密闭封盖，用以防尘防油。技术参数阀体材质 1Cr18Ni9Ti 公称压力PN(MPa) 2.5 公称通径DN(mm) 15-400 性能描述特点具有密封性能好，操作轻便灵活，***，使用寿命长等优点。

手动氧气不锈钢三通球阀主要零件及材质：

序号	零件名称	材质
序号	零件名称	GB	ASTM
1	阀体	WCB	A216-WCB
2	弹簧	60Si2Mn	AISI 9260
3	密封圈	PTFE	PTFE
4	垫片	PTFE	PTFE
5	排污螺塞	25	A105
6	“O”型密封圈	橡胶 Rubber	橡胶 Rubber
7	底盖	25	A105
8	螺钉	35	A193-B7
9	固定轴	1Cr13	A276-410
10	滑动轴承	PTFE&stainless steel	PTFE&stainless steel
11	球体	1Cr18Ni9Ti	SS 304
12	阀盖	WCB	A216-WCB
13	阀座	25	A105
14	阀杆	1Cr13	A276-410
15	螺柱	35CrMoA	A193-B7
16	螺母	35	A194-2H
17	压套	25	A105
18	填料	PTFE	PTFE
19	支架	WCB	A216-WCB
20	填料压盖	WCB	A216-WCB
21	键	45	AISI C 1045

手动氧气不锈钢三通球阀技术规范：

设计依据	GB系列	API系列
设计标准	GB/T12237	API6D	ANSI B16.34
法兰连接结构长度	GB/T12221	API6D	ANSI B16.10
结构长度(焊接)	GB/T15188.1	API6D	ANSI B16.10
连接法兰	GB/T9113 JB/T79 HG20592	ANSI B16.5 B16.47
对焊端	GB/T12224	ANSI B16.25
试验和检验	GB/T9092	API6D	API598

美标手动氧气不锈钢三通球阀150LB法兰尺寸：

尺寸	in	1/2	3/4	1	1-1/2	2	2-1/2	3	4	5	6	8	10
尺寸	mm	15	20	25	40	50	65	80	100	125	150	200	250
L	mm	108	117	127	165	178	190	203	229	356	394	457	533
H	mm	59	63	75	97	107	142	152	178	252	272	342	345
W	mm	130	130	160	230	230	400	400	700	1100	1100	1500	1500
重量	Kg	2.3	3.0	4.5	7.0	9.5	15.0	19.0	33.0	58.0	93.0	160.0	200.0

手动氧气不锈钢三通球阀300LB法兰尺寸：

尺寸	in	1/2	3/4	1	1-1/2	2	2-1/2	3	4	5	6	8	10
尺寸	mm	15	20	25	40	50	65	80	100	125	150	200	250
L	mm	140	152	165	190	216	241	283	305	381	403	502	568
H	mm	59	63	75	97	107	142	152	178	252	272	342	345
W	mm	130	130	160	230	230	400	400	700	1100	1100	1500	1500
重量	Kg	2.5	3.5	5.5	10.5	14.5	23.5	30.0	55.0	81.0	118.0	200.0	250.0

国标手动氧气不锈钢三通球阀16压法兰尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200
L	mm	130	140	150	165	180	200	220	250	280	320	360	400
H	mm	59	63	75	97	107	142	152	178	252	272	342	345
W	mm	130	130	160	230	230	400	400	700	1100	1100	1500	1500
重量	Kg	3	4	5	10	14	20	25	30	40	65	85	153

手动氧气不锈钢三通球阀法兰尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200
L	mm	130	140	150	165	180	200	220	250	280	320	360	400
H	mm	59	63	75	97	107	142	152	178	252	272	342	345
W	mm	130	130	160	230	230	400	400	700	1100	1100	1500	1500
重量	Kg	3	4	5	10	14	20	25	30	40	65	85	153

手动氧气不锈钢三通球阀法兰尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200
L	mm	130	140	150	180	200	220	250	280	320	400	400	502
H	mm	59	63	75	97	107	142	152	178	252	272	342	345
W	mm	130	130	160	230	230	400	400	700	1100	1100	1500	1500
重量	Kg	3	4	5	10	14	20	25	50	70	80	101	216
