| 品牌：闽嘉阀门 | 型号：球阀 | 材质：不锈钢 |
| 连接形式：法兰 | 结构形式：浮动球球阀 | 3C阀门类别：工业 |
| 公称通径：100mm | 适用介质：水 | 压力环境：高压 |
| 工作温度：高温 | 标准：国标 | 流动方向：双向 |
| 驱动方式：电磁 | 零部件及配件：配件 | 用途：截止 |
| 类型(通道位置)：二通式 | 作用对象：泵 | 规格：100 |

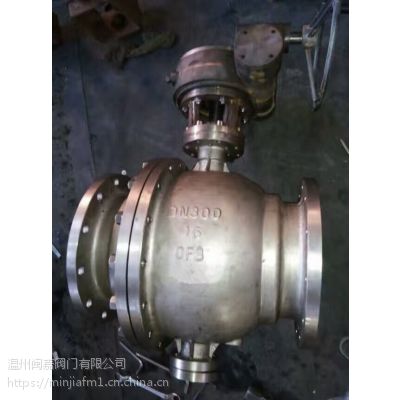

Q347F-16P涡轮不锈钢球阀 Q347F涡轮不锈钢球阀 Q347F-16P不锈钢球阀概述：
Q347F手动涡轮固定式球阀是***高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑。固定式球阀适用于各种腐蚀性和非腐蚀性介质。固定式球阀与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。
***的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。固定式球阀一般水平安装。
Q347F-16P涡轮不锈钢球阀 Q347F涡轮不锈钢球阀 Q347F-16P不锈钢球阀工作原理：
Q347F手动涡轮固定式球阀是***高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。***的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。本阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部没有弹簧***阀座紧贴球体，保持密封。上下阀杆均没有PTFE轴承，减少磨损，操作省力，小轴底部没有调整片，***球与密封圈的接处位置。全通径：阀门流量孔径与管线内径一致，以便管线清扫。适用介质：水、气、油品、天然气和酸碱腐蚀性介质。
Q347F-16P涡轮不锈钢球阀 Q347F涡轮不锈钢球阀 Q347F-16P不锈钢球阀产品特点：
1、使用寿命长、密封环选用自润滑聚四氟乙烯材料。球体与密封环微磨损，有效提高使用寿命；
2、体积小，重量轻，易于安装保养；
3、固定球阀结构可任意方向安装与管路的任何部位；
4、V型接叠轴向填料，达到防腐A级密封。
Q347F-16P涡轮不锈钢球阀 Q347F涡轮不锈钢球阀 Q347F-16P不锈钢球阀主要性能规范：
验压力（Mpa) | 公称压力（Mpa) | 压力级（Class) | |||||||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 25.0 | 150 | 300 | 400 | 600 | 900 | 1500 | |
强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24 | 37.5 | 3.1 | 7.8 | 10.2 | 15.3 | 23.1 | 38.4 |
密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 17.6 | 27.5 | 2.2 | 5.6 | 7.5 | 11.2 | 16.8 | 28.1 |
气密试验 | 0.5-0.7 | ||||||||||||
工作温度 | PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃ | ||||||||||||
适用介质 | C：水、油、蒸气 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃） | ||||||||||||
Q347F-16P涡轮不锈钢球阀 Q347F涡轮不锈钢球阀 Q347F-16P不锈钢球阀主要零件材质：
零件名称 | 材料 | |||
材料代号 | Ｃ | Ｌ | Ｐ | Ｒ |
阀体 阀盖 | WCB | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
球体 | 2Cr13 | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
阀杆 | 2Cr13 | 316L | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) |
阀座密封面 | PTFE、碳素纤维＋PTFE、对位聚苯 | |||
螺柱 螺母 | 35 35CrMoA(B7) 45(2H) | 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) | ||
填料 | Ｖ型PTFE、柔性石墨 | |||
